Renault Clio: Gepäckraum. Heckablage. Gepäckraumabdeckung: Kombi-Ausführung. Ausstattung gepäckraum
Gepäckraum
Öffnen

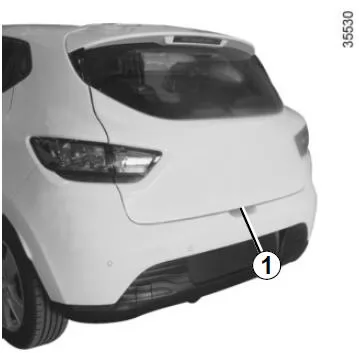

Den Knopf 1 eindrücken und die Heckklappe öffnen.
Schließen
Die Heckklappe schließen; dabei zunächst an den Innengriffen ziehen 2.

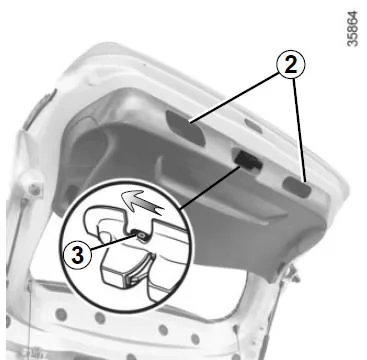

Manuelles Öffnen von innen
Lässt sich die Heckklappe nicht entriegeln, so kann dies manuell von innen erfolgen:
- verschaffen Sie sich Zugang zum Gepäckraum, indem Sie die Rückenlehne(n) der Rücksitzbank umklappen
- führen Sie einen Stift o. Ä. in die Öffnung 3 ein und verschieben Sie das Ganze entsprechend der Zeichnung;
- Drücken Sie gegen die Heckklappe, um diese zu öffnen.
| Das Anbringen von Trägern jeglicher Art (Fahrradträger, Gepäckkoffer usw.), die sich auf dem Gepäckraumdeckel abstützen, ist untersagt. Wenn Sie einen Lastenträger an Ihrem Fahrzeug befestigen möchten, wenden Sie sich an eine Vertragswerkstatt |
Heckablage

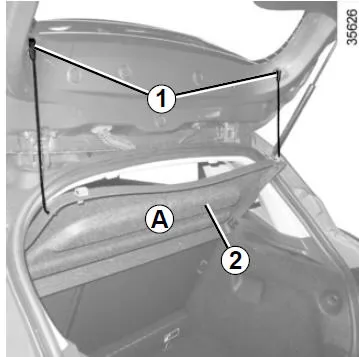

Ausbau
- Führen Sie die Kopfstützen der hinteren Sitze nach unten;
- hängen Sie die zwei Halteseile 1 an der Heckklappe aus;
- heben Sie die Heckablage 2 bis auf mittlere Höhe an, um sie auszurasten (Bewegung A);
- drücken Sie die Heckablage nach innen (Bewegung B) und drehen Sie sie;
- ziehen Sie die Heckablage zu sich heran.
Zur Anbringung in umgekehrter Ausbaureihenfolge vorgehen.
Modelle Société

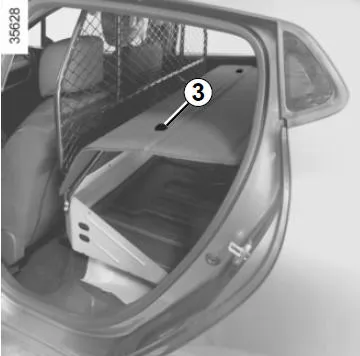

Rasten Sie die Befestigungen 3 auf jeder Seite der Ablage aus und ziehen Sie sie durch die hintere Tür heraus.
Einsetzen: In umgekehrter Reihenfolge vorgehen.
| Keine schweren oder harten Gegenstände auf der Heckablage ablegen. Im Falle einer abrupten Bremsung oder eines Unfalls könnten diese Gegenstände die Insassen gefährden. |
Gepäckraumabdeckung: Kombi-Ausführung

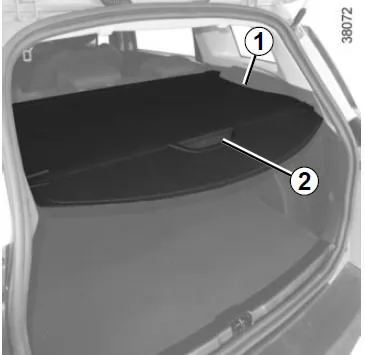

Aufrollen des flexiblen Abschnitts der Heckablage 1
Ziehen Sie leicht am Griff 2, um die Stifte aus ihren Befestigungspunkten auf jeder Seite des Gepäckraums herauszuziehen.
Führen Sie die Heckablage beim Aufrollvorgang.

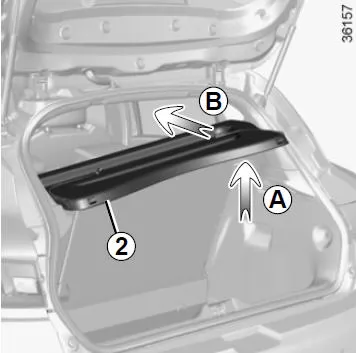

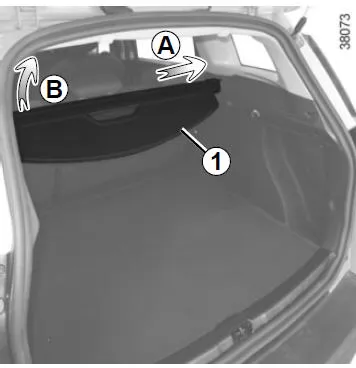

Entfernen der Heckablage
Bewegen Sie die Gepäckraumabdeckung mithilfe des Griffs 2 nach rechts (Pfeilrichtung A) und heben Sie die linke Seite in der Aufrollvorrichtung an (Pfeilrichtung B).
Für den Einbau erst die rechte Seite einsetzen, diese nach rechts drücken (Bewegung A) und anschließend die linke Seite der Aufrollvorrichtung in ihre Aufnahme einsetzen.

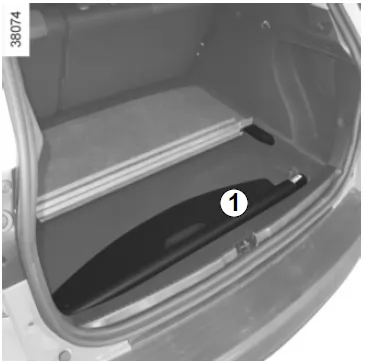

Verstauen der Gepäckraumabdeckung 1
Heben Sie die Bodenklappe an (siehe "Ausstattungen Gepäckraum" in Kapitel 3).
Verstauen Sie die Gepäckraumabdeckung, indem Sie zuerst die eine Seite einführen und dann die andere.
Klappen Sie die Bodenklappe wieder herunter.
| Legen Sie keine schweren oder harten Gegenstände auf die Gepäckraumabdeckung. Im Falle einer abrupten Bremsung oder eines Unfalls könnten diese Gegenstände die Insassen gefährden. |
Ausstattung gepäckraum

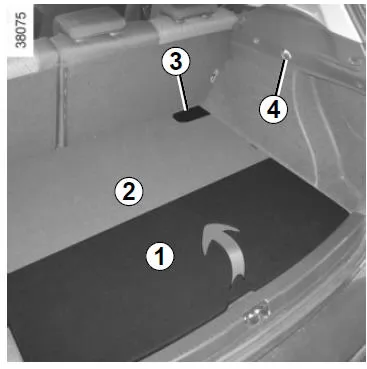

Bodenklappe
Falls das Fahrzeug damit ausgestattet ist, wird das Beladen erleichtert.
Anmerkung: Um an den ISOFIX-Ring und/ oder an den Ring für das Gepäcknetz zu gelangen, öffnen Sie die Klappe 3.
| Zulässige Last auf der Bodenklappe: 100 kg, gleichmäßig verteilt. |
Verstauen der Bodenklappe
- Klappen Sie den Teil 1 über den Teil 2;
- Heben Sie beide Teile zusammen an und drücken Sie sie an die Rückenlehne der Rücksitzbank;

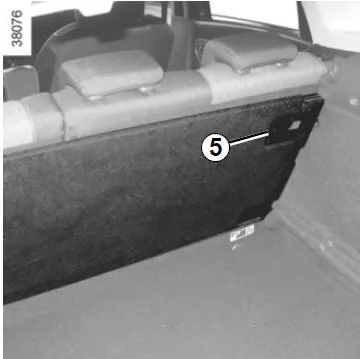

- Schieben Sie den Riegel 5 vor, um die Bodenklappe in dieser Position zu verriegeln
Entfernen der Bodenklappe
- Klappen Sie den Teil 1 über den Teil 2;
- Ziehen Sie die zusammengeklappte Bodenklappe heraus.

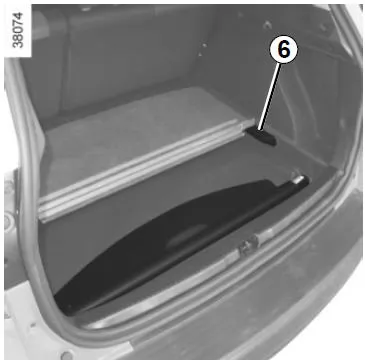

Anbringung der Bodenklappe Verstauen Sie sie im Gepäckraum, indem Sie sie in die Führungen 6 gleiten lassen.
Taschenhaken 4
Zulässiges Maximalgewicht je Haken: 5 kg.
