Honda Jazz: Sicherungen
Lage der Sicherungen
Wenn ein elektrisches Gerät nicht funktioniert, stellen Sie den Betriebsmodus auf FAHRZEUG AUS (SPERRE) und prüfen Sie, ob die entsprechende Sicherung durchgebrannt ist.
Sicherungskasten im Motorraum
■ Sicherungskasten A
Befindet sich in der Nähe der 12-Volt-Batterie.
Drücken Sie die Laschen, um den Kasten zu öffnen.
Ermitteln Sie die fragliche Sicherung anhand der Sicherungsnummer und der Nummer auf der Kastenabdeckung.
- Laschen

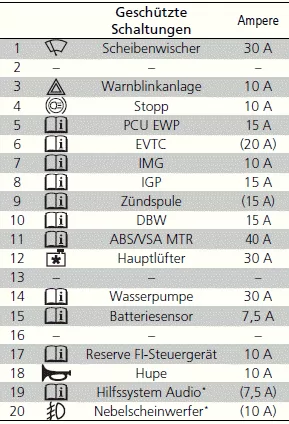

■ Geschützte Schaltungen und Sicherungsnennstrom
■ Sicherungskasten B
Der Sicherungskasten befindet sich in der Nähe des (+)-Pols der 12-Volt-Batterie.
Lassen Sie die Sicherung von einem Händler überprüfen und austauschen.
- Sicherungskasten
■ Geschützte Schaltungen und Sicherungsnennstrom
Innenraum-Sicherungskasten auf der Fahrerseite
■ Typ A
Er befindet sich unter dem Armaturenbrett.
Linkslenker-Ausführung
- Sicherungskasten
- Sicherungsaufkleber
Rechtslenker-Ausführung
- Sicherungskasten
- Sicherungsaufkleber
Die Lage der Sicherungen ist auf dem Aufkleber unter der Lenksäule dargestellt.
Suchen Sie die betreffende Sicherung anhand der Sicherungsnummer und der Aufklebernummer.

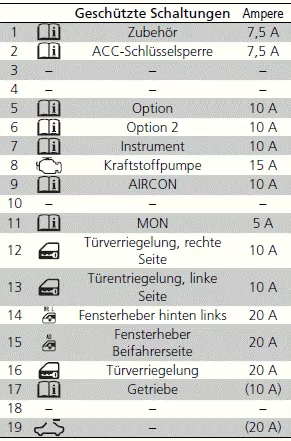

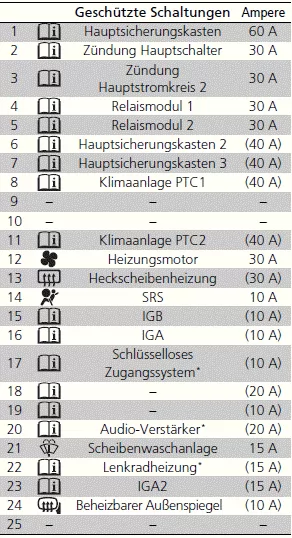

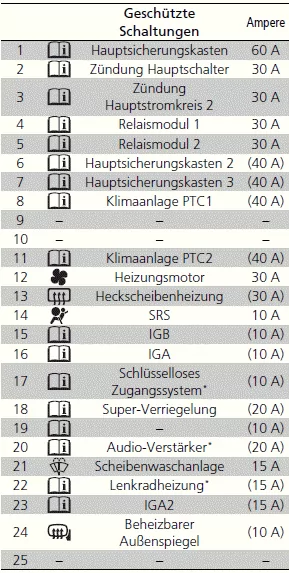

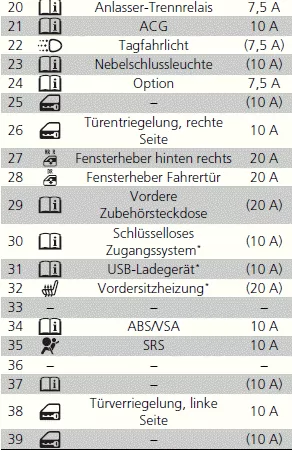

■ Geschützte Schaltungen und Sicherungsnennstrom
Linkslenker-Ausführung
■ Typ B
Er befindet sich unter dem Armaturenbrett.
Nur die Sicherung Nr. 1 befindet sich außerhalb des Sicherungskastens.
Diese Sicherung muss von einem Händler ersetzt werden.
- Sicherung Nr. 1
- Sicherung Nr. 2-25
- Sicherungsaufkleber
Die Lage der Sicherungen ist auf dem Aufkleber unter dem Handschuhfach dargestellt.
Suchen Sie die betreffende Sicherung anhand der Sicherungsnummer und der Aufklebernummer.
Rechtslenker-Ausführung
Innenraum-Sicherungskasten auf der Beifahrerseite
Er befindet sich unter dem Armaturenbrett.
Nur die Sicherung Nr. 1 befindet sich außerhalb des Sicherungskastens. Diese Sicherung muss von einem Händler ersetzt werden.
- Sicherung Nr. 1
Die anderen Sicherungen außer Nr. 1 befinden sich unter dem Armaturenbrett.
- Sicherungsaufkleber
- Sicherung Nr. 2-25
Die Lage der Sicherungen ist auf dem Aufkleber dargestellt.
Suchen Sie die betreffende Sicherung anhand der Sicherungsnummer und der Aufklebernummer.
Prüfen und Ersetzen von Sicherungen
1. Stellen Sie den Betriebsmodus auf FAHRZEUG AUS (SPERRE). Schalten Sie die Scheinwerfer und sämtliches Zubehör aus.
2. Entfernen Sie die Abdeckung der Plusklemme +.
3. Prüfen Sie die Sicherungen an der Batterie im Motorraum.
- Wenn die Sicherung durchgebrannt ist, lassen Sie sie von einem Händler ersetzen.
- Durchgebrannt
- Sicherungskasten an der Batterie
4. Entfernen Sie die Sicherungskastenabdeckung.
5. Prüfen Sie die kleineren Sicherungen im Motorraum und im Innenraum.
- Ziehen Sie die durchgebrannte Sicherung mit dem Sicherungsabzieher heraus, und ersetzen Sie sie durch eine neue Sicherung.
- Sicherungsabzieher
ACHTUNG
Wird eine durchgebrannte Sicherung durch eine Sicherung mit höherer Nennkapazität ersetzt, erhöht sich die Gefahr einer Beschädigung des elektrischen Systems.
Suchen Sie die fragliche Sicherung anhand der Aufstellungen und überprüfen Sie die Nennstromstärke auf dem Sicherungsaufkleber.
Ersetzen Sie die Sicherung durch eine Ersatzsicherung der gleichen Nennkapazität.
