DS 3: Frontleuchten

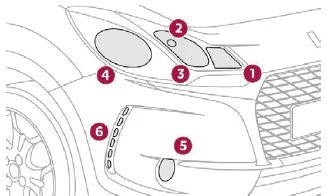

Halogenleuchten

1. Fahrtrichtungsanzeiger (PY21W, bernsteinfarben)
2. Standleuchten (W5W)
3. Fernlicht (H1-55W)
4. Abblendlicht (H7-55W)
5. LED-Nebelscheinwerfer
6. LED-Tagfahrlicht

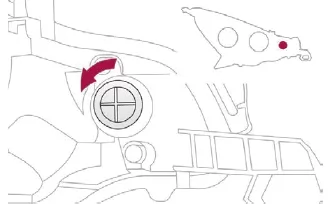

Fahrtrichtungsanzeiger (Blinker)

Schnelles Blinken der Fahrtrichtungsanzeiger (links oder rechts) ist ein Hinweis darauf, dass eine der Glühlampen auf der betreffenden Seite eine Funktionsstörung aufweist.

• Drehen Sie die Lampenfassung eine Viertelumdrehung und ziehen Sie sie heraus.
• Ziehen Sie die Lampe heraus und tauschen Sie sie aus.

Führen Sie beim Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.

Bernsteinfarbene Glühlampen, wie die der Fahrtrichtungsanzeiger, müssen gegen Glühlampen gleicher Farbe und Spezifikationen ausgetauscht werden.

Achten Sie beim Wiedereinbau darauf, dass Sie die Schutzabdeckung sorgfältig schließen, damit die Lampe spritzwassergeschützt verschlossen ist.

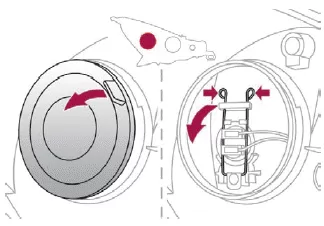

Abblendlicht

• Entfernen Sie die Schutzabdeckung durch Ziehen an der Lasche.
• Klemmen Sie den Steckverbinder der Glühlampe ab.
• Zum Lösen der Glühlampe die Federn auseinanderdrücken.
• Ziehen Sie die Glühlampe heraus und wechseln Sie sie aus.

Führen Sie beim Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.

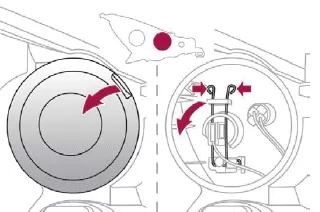

Fernlicht

• Entfernen Sie die Schutzabdeckung durch Ziehen an der Lasche.
• Klemmen Sie den Steckverbinder der Glühlampe ab.
• Zum Lösen der Glühlampe die Federn auseinanderdrücken.
• Ziehen Sie die Glühlampe heraus und wechseln Sie sie aus.

Führen Sie beim Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.

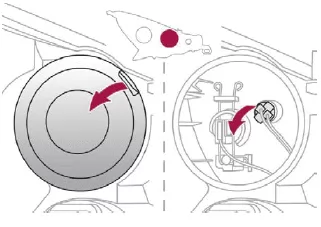

Positionslichter

• Entfernen Sie die Schutzabdeckung durch Ziehen an der Lasche.
• Ziehen Sie den Beleuchtungshalter durch beidseitiges Drücken der Laschen heraus.
• Ziehen Sie die Lampe heraus und tauschen Sie sie aus.

Führen Sie beim Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.

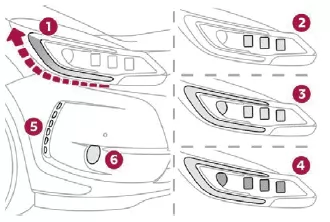

LED-/Xenonleuchten

(LED: Leuchtdioden)

1. Fahrtrichtungsanzeiger (LED)
2. Standlicht (LED)
3. Abblendlicht (Xenon)
4. Fernlicht (LED/Xenon)
5. LED-Tagfahrlicht
6. LED-Nebelscheinwerfer

Wenden Sie sich für den Austausch dieses Lampentyps (LED/Xenon) an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

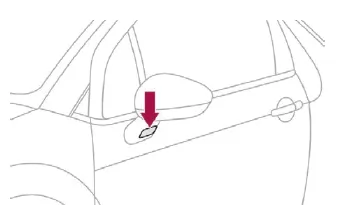

Integrierte seitliche Zusatzblinker

• Setzen Sie etwa in der Mitte des Blinkers einen Schraubenzieher zwischen dem Sockel des Außenspiegels und dem Blinker an.
• Kippen Sie den Schraubenzieher, um den Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
• Ziehen Sie den Stecker vom Blinker ab.
• Tauschen Sie das Modul aus.

Führen Sie beim Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.

Das Modul erhalten Sie bei einem Vertreter des Händlernetzes oder bei einer qualifizierten Fachwerkstatt.

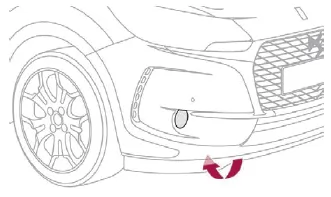

LED-Nebelscheinwerfer

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

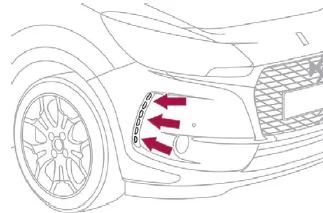

LED-Tagfahrlicht

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt.
