DS 3: Heckleuchten. Innenbeleuchtung

Heckleuchten

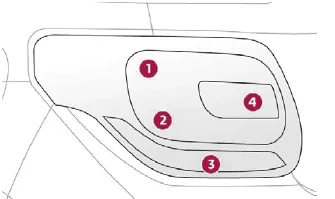

Modell mit herkömmlichen Glühlampen

1. Bremsleuchten/Standleuchten (P21/5W)
2. Standleuchten (P5W)
3. Fahrtrichtungsanzeiger (PY21W, bernsteinfarben)
4. Nebelschlussleuchte (PR21W rot) oder Rückfahrleuchte (P21W)

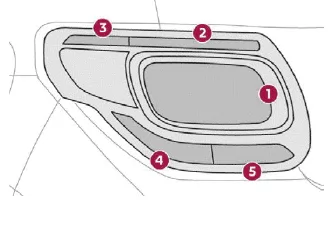

Modell mit 3D-Leuchten hinten

1. 3D-LED-Parkleuchten
2. LED-Brems-/-Parkleuchten
3. Seitliche LED-Standleuchten
4. Fahrtrichtungsanzeiger (PY21W, bernsteinfarben)
5. Nebelschlussleuchte (H21W rot) oder Rückfahrleuchte (H21W)

Bernsteinfarbene oder rote Glühlampen, wie die der Fahrtrichtungsanzeiger oder Nebelleuchten, müssen gegen solche der gleichen Farbe und Nenndaten ausgetauscht werden.

Zugang zu den Glühlampen

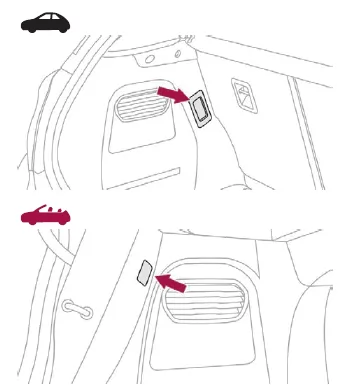

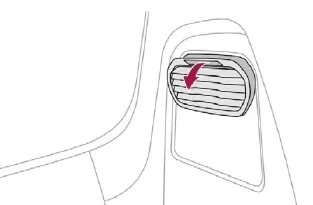

Entfernen der Zugangsabdeckung

• Öffnen Sie den Kofferraum.

• Entfernen Sie die Zugangsabdeckung durch Ziehen an der Lasche.

Entfernen der Leuchte

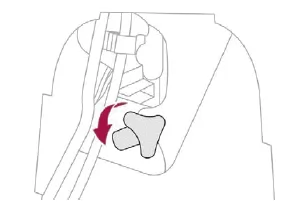

• Lösen Sie die Flügelmutter, mit der die Leuchte befestigt ist.
• Klemmen Sie den Steckverbinder der Leuchte ab.
• Ziehen Sie die Leuchte vorsichtig heraus, indem Sie an ihrem unteren Ende ziehen und Sie sie nach außen drehen.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondern parallel zur Fahrzeugachse in die Führungen einsetzen.

Anbringen der Zugangsabdeckung

• Platzieren Sie die Abdeckung im unteren Teil.
• Neigen Sie die Abdeckung nach oben.

Austausch der Leuchten

Modell mit herkömmlichen Glühlampen

• Biegen Sie die vier Sperrfedern auseinander und ziehen Sie die Lampenfassung ab.
• Drehen Sie die Lampe um eine Viertelumdrehung und tauschen Sie sie aus.

Modell mit 3D-Leuchten hinten

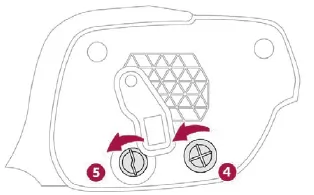

Fahrtrichtungsanzeiger (4) und Nebelschlussleuchte oder Rückfahrscheinwerfer (5)

• Drehen Sie die Lampenfassung um eine Viertelumdrehung und tauschen Sie sie aus.

LED-Parkleuchten und Bremsleuchten (Leuchtdioden) austauschen

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

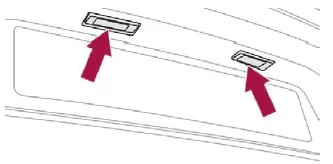

Austausch der Glühlampen der Kennzeichenbeleuchtung (LED)

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

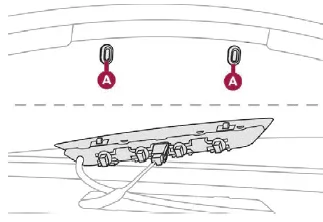

Dritte Bremsleuchte (4 Glühlampen W5W)

• Öffnen Sie den Kofferraum.
• Entfernen Sie die beiden Verschlussstopfen A, die sich an der Verkleidung befinden.
• Drücken Sie in der Mitte auf das Lampengehäuse und heben Sie dieses mit zwei Schraubendrehern an, um es herauszuziehen.
• Ziehen Sie den Steckverbinder und gegebenenfalls den Scheibenwaschanlagenschlauch von der Lampe ab.
• Drehen Sie die Lampenfassung um eine Viertelumdrehung.
• Ziehen Sie die Glühlampe heraus und wechseln Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Dritte Bremsleuchte (LED)

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen Vertreter des Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Innenbeleuchtung

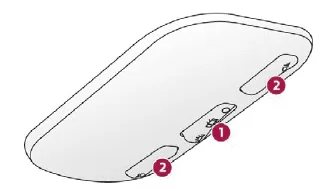

Deckenleuchte (1/W5W)

Die Abdeckung der Deckenleuchte 1 mit einem kleinen Schraubenzieher auf Seite des Schalters ausrasten, um an die defekte Lampe zu gelangen.

Kartenleseleuchten (2/W5W)

Die transparente Abdeckung der Deckenleuchte 1 ausrasten. Um an die defekte Lampe zu gelangen, die Abdeckung der betreffenden Leseleuchte 2 ausrasten.

Deckenleuchte (W5W)

Das Gehäuse ausrasten, indem der Sockel nach hinten gedrückt wird.

Mittelkonsolenbeleuchtung (W5W)

Rasten Sie das Gehäuse aus, um an die Leuchte zu gelangen.

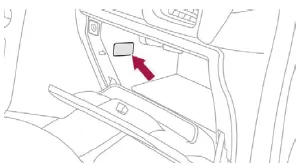

Handschuhfachbeleuchtung (W5W)

Rasten Sie das Gehäuse aus, um an die Leuchte zu gelangen.
