DS 3: Kombiinstrument. Kontrollleuchten

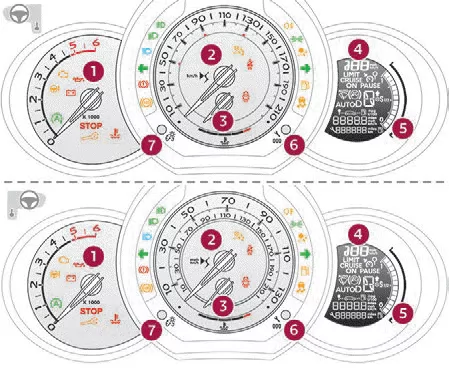

Kombiinstrument

Bordinstrumente

1. Drehzahlmesser
   Anzeige der Motordrehzahl (x 1 000 U/ min)
2. Geschwindigkeit des Fahrzeugs
   Anzeige der aktuellen Geschwindigkeit des sich bewegenden Fahrzeugs (km/h oder mph)
3. Kühlflüssigkeitstemperatur
   Anzeige der Kühlflüssigkeitstemperatur
4. Anzeigefeld
5. Kraftstoffstand
   Anzeige der Kraftstoffmenge im Tank
6. Auswahltaste der Anzeige
   Wechsel zwischen Anzeige der Reichweite und des Tageskilometerzählers Aufruf der Wartungsinformationen Langes Drücken setzt die gewählte Funktion (Tageskilometerzähler bzw. Wartungsanzeige) auf null zurück.
7. Helligkeitsregler
   Regelt die Helligkeit der Instrumente und Bedienelemente sowie der Ambientebeleuchtung.

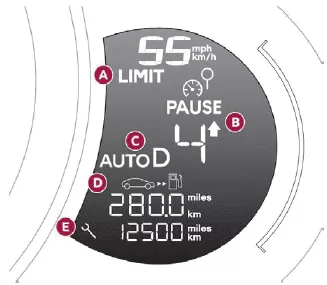

Anzeige

1. Geschwindigkeitsbegrenzer
   (km/h oder mph) oder
   Geschwindigkeitsregler
2. Gangwechselanzeige
3. Informationen zum Automatikgetriebe
4. Reichweite
   (km oder Meilen) oder
   Tageskilometerzähler
5. Wartungsanzeige
   (km oder Meilen) dann
   Gesamtkilometerzähler
   Diese beiden Funktionen werden
   nacheinander beim Einschalten der
   Zündung angezeigt.

Kontrollleuchten

Anzeigen als Symbole, die den Fahrer über das Auftreten einer Funktionsstörung (Warnleuchten) oder die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) informieren. Bestimmte Warnleuchten leuchten auf zwei Weisen auf (ununterbrochen oder blinkend) und/oder in verschiedenen Farben.

Mit den Leuchten verbundene Warnhinweise

Zusätzlich zum Aufleuchten einer Warnleuchte kann ein akustisches Signal ertönen und/oder eine Meldung in einem Bildschirm angezeigt werden.

Ob es sich um eine normale Situation handelt oder eine Funktionsstörung vorliegt, kann nur dann beurteilt werden, wenn man die Leuchtweise im Zusammenhang mit dem Betriebszustand des Fahrzeugs betrachtet.

Weitere Informationen finden Sie in der Beschreibung jeder Warnleuchte.

Beim Einschalten der Zündung

Bestimmte rote und orangefarbene Warnleuchten leuchten beim Einschalten der Zündung für die Dauer einiger Sekunden auf.

Nach Anlassen des Motors müssen diese Warnleuchten erlöschen.

Ununterbrochen leuchtende Warnleuchte

Wenn bei laufendem Motor oder während der Fahrt eine (rote oder orangefarbene) Warnleuchte aufleuchtet, deutet dies auf eine Störung hin, die in Verbindung mit einer damit eventuell verbundenen Meldung und der in dem Dokument genannten Beschreibung einer zusätzlichen Diagnose bedarf.

Wenn eine Warnleuchte weiterhin leuchtet

Die Hinweise (1), (2) und (3) in der Beschreibung der Warnleuchten geben an, ob zusätzlich zu den empfohlenen Maßnahmen ein Fachmann zurate gezogen werden muss.

(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos möglich ist und schalten Sie die Zündung aus
(2): Wenden Sie sich an einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt.
(3): Suchen Sie einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt auf.

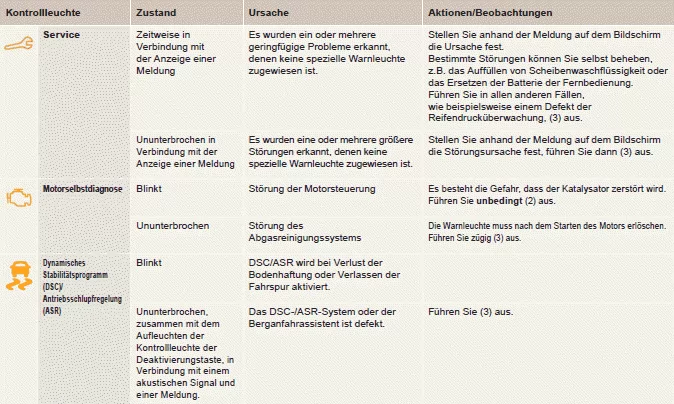

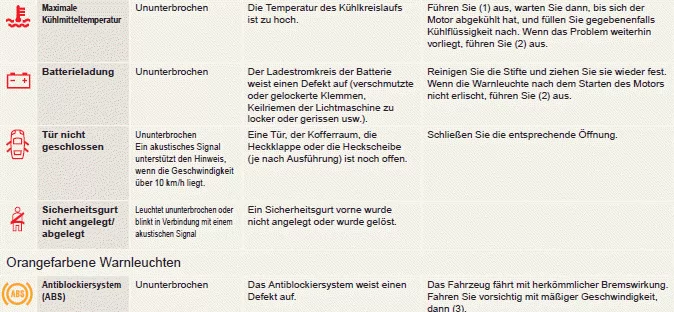

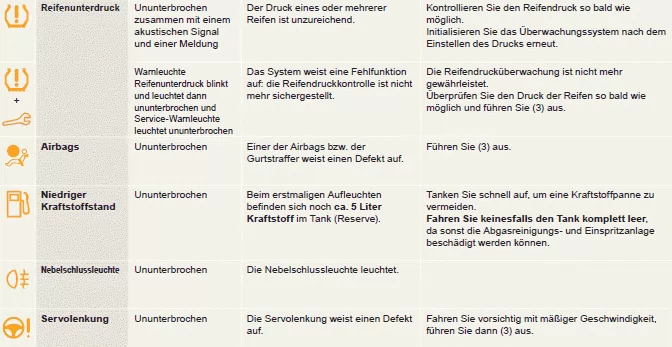

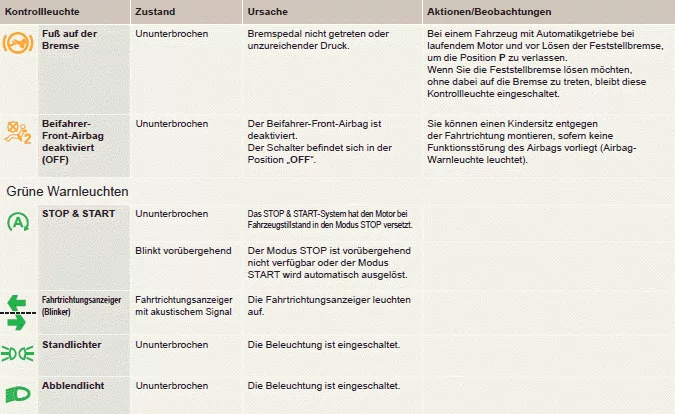

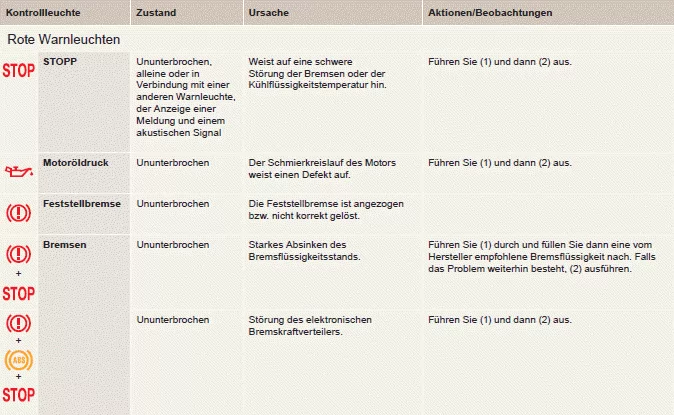

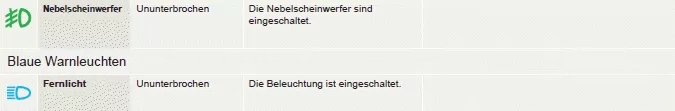

Liste der Warnleuchten

(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos möglich ist und schalten Sie die Zündung aus
(2): Wenden Sie sich an einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt.
(3): Suchen Sie einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt auf.

(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt.
(3): Suchen Sie einen Vertreter des Händlernetzes oder eine qualifizierte Fachwerkstatt auf.
