Renault Clio: Rückleuchten und Standlicht (Austausch der Lampen)

5-Türer

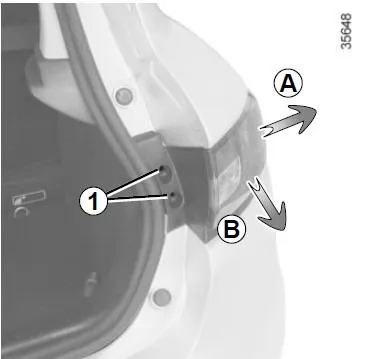

Schluss-/Bremsleuchte und Blinkleuchte Öffnen Sie die Hecktür, lösen Sie die Schrauben 1.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr.

Um die Leuchteneinheit zu lösen, ziehen Sie zuerst an der Außenseite der Leuchte (Bewegung A), um die Klemme 3 zu lösen, und ziehen Sie die Leuchteneinheit dann nach hinten heraus (Bewegung B).

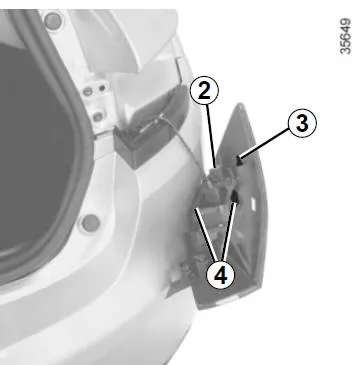

Entfernen Sie die Lampenhalterung, indem Sie die Klemmen 4 vorsichtig entriegeln, heben Sie die Lampenhalterung leicht an und entriegeln Sie die Klemme 2.

Wechseln Sie die Lampe aus

Bringen Sie den Lampenträger wieder an und schieben Sie das Modul bis zum Einrasten hinein.

Überprüfen Sie die korrekte Verriegelung der Leuchte.

Drehen Sie die Schrauben 1 ein.

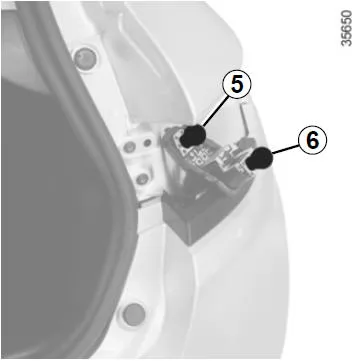

5 Schlussleuchte und Bremsleuchte Lampentyp: P21/5W.
6 Kontrolllampe Blinker Lampentyp: PY21W.

Gemäß den gesetzlichen Vorschriften bzw. zur Sicherheit: Besorgen Sie sich bei einer Vertragswerkstatt der Marke ein Sortiment Ersatzlampen und Sicherungen.

5-Türer (Je nach Fahrzeug)

Schlussleuchte/Bremsleuchte8 Wenden Sie sich an einen Markenhändler.

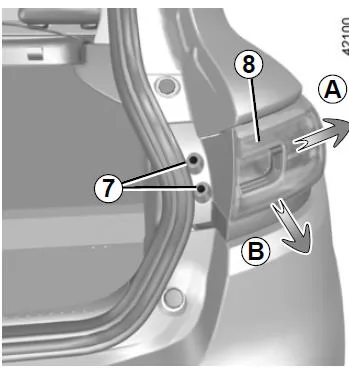

Kontrolllampe Blinker Öffnen Sie die Hecktür, lösen Sie die Schrauben 7.

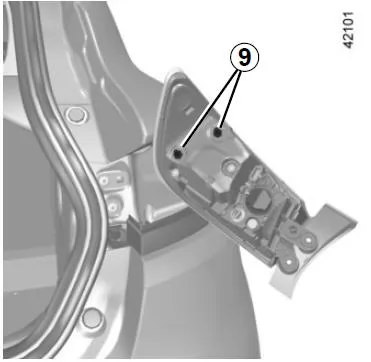

Zum Lösen des Leuchtenmoduls dieses zunächst weit genug nach außen bewegen (Bewegung A), um die Klammern 9 zu lösen; dann das Leuchtenmodul nach hinten ziehen (Bewegung B).

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr.

Wechseln Sie die Lampe aus.

Überprüfen Sie die korrekte Verriegelung der Leuchte.

Drehen Sie die Schrauben 1 ein.

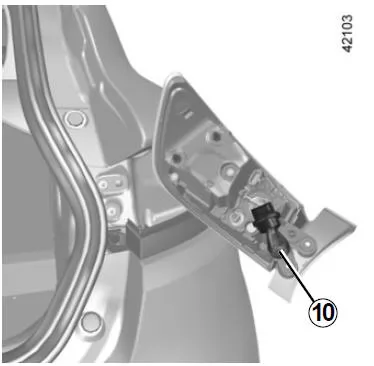

10 Kontrolllampe Blinker Lampentyp: PY21W.

Gemäß den gesetzlichen Vorschriften bzw. zur Sicherheit: Besorgen Sie sich bei einer Vertragswerkstatt der Marke ein Sortiment Ersatzlampen und Sicherungen.

Kombi-Ausführung

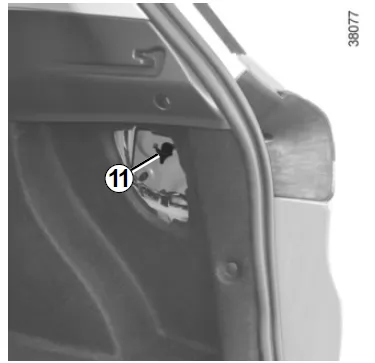

Schluss-/Bremsleuchte und Blinkleuchte Rasten Sie die Abdeckung aus, um Zugang zu der Mutter 11 zu erhalten.

Lösen Sie die Mutter 5.

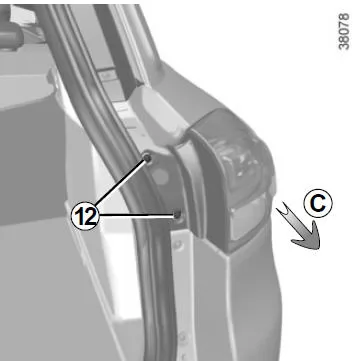

Entfernen Sie die Schrauben 12.

Ziehen Sie die Leuchteneinheit nach hinten heraus (Bewegung C).

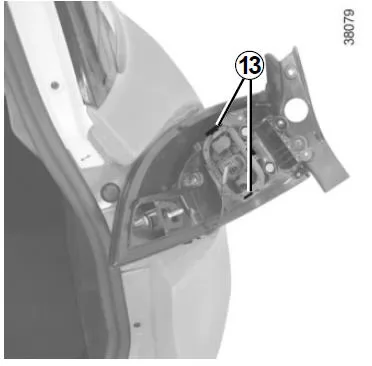

Entfernen Sie die Lampenhalterung, indem Sie vorsichtig die Klemmen 13 entriegeln und ziehen Sie leicht an der Leuchteneinheit.

Wechseln Sie die Lampe aus.

Bringen Sie die Leuchteneinheit wieder an und schieben Sie das Modul bis zum Einrasten hinein.

Überprüfen Sie die korrekte Verriegelung der Leuchte.

Drehen Sie die Schrauben 12 und die Mutter 11 ein.

Entriegeln Sie die Abdeckung.

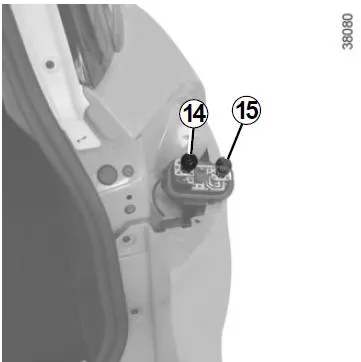

14 Schlussleuchte und Bremsleuchte Lampentyp: P21/5W
15 Kontrolllampe Blinker Lampentyp: PY21W.

Ausführung mit fünf Türen und Kombi

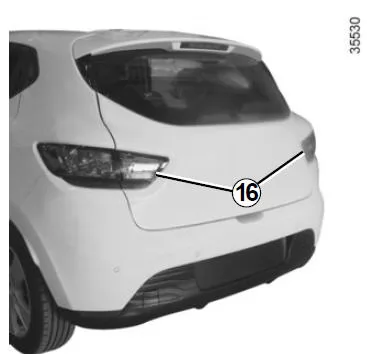

Nebelleuchten und Rückfahrscheinwerfer 16 Öffnen Sie die Heckklappe.

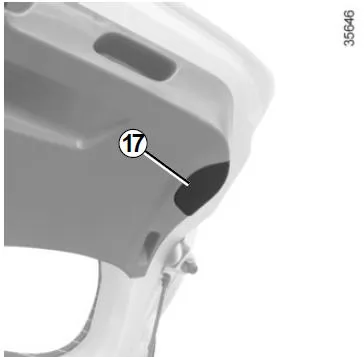

Rasten Sie die Abdeckung 17 aus und nehmen Sie sie ab.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr

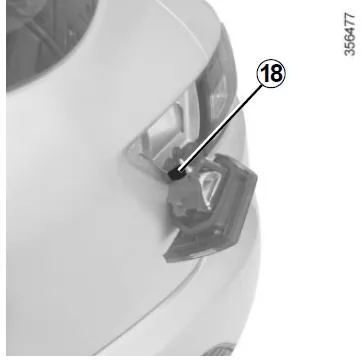

Drehen Sie den Lampenträger 18 entgegen dem Uhrzeigersinn und wechseln Sie die Lampe.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Nach dem Lampenwechsel die Abdeckung 17 wieder korrekt anbringen.

Rückfahrscheinwerfer Lampentyp: H21W.
Nebelschlussleuchte Lampentyp: H21W.

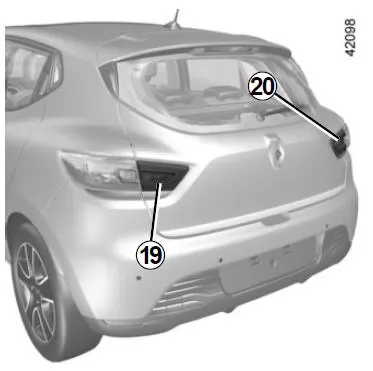

Nebelleuchten 19 und Rückfahrscheinwerfer 20 (Je nach Fahrzeug) Öffnen Sie die Heckklappe.

Hinweis: Je nach Fahrzeug sind die Rückfahrscheinwerfer und die Nebelleuchten vertauscht.

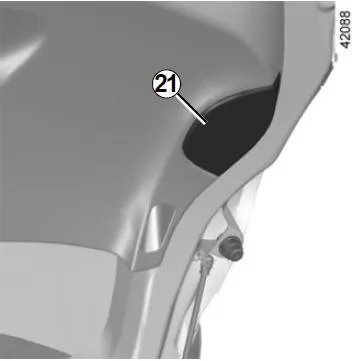

Rasten Sie die Abdeckung 21 aus und nehmen Sie sie ab.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr.

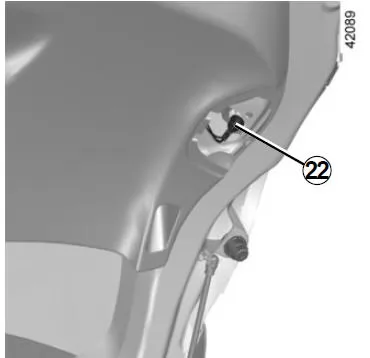

Drehen Sie den Lampenträger 22 entgegen dem Uhrzeigersinn und wechseln Sie die Lampe.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Nach dem Lampenwechsel die Abdeckung 21 wieder korrekt anbringen.

Rückfahrscheinwerfer Lampentyp: H21W.
Nebelschlussleuchte Lampentyp: H21W.

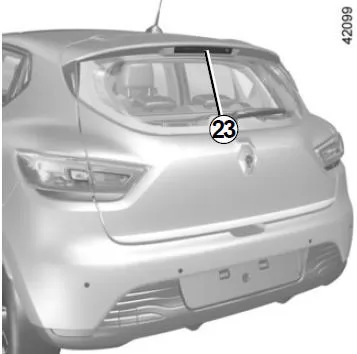

Dritte Bremsleuchte 23 Wenden Sie sich an eine Vertragswerkstatt.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr.

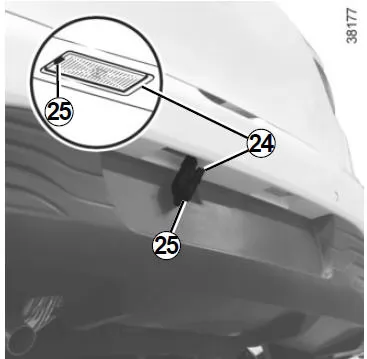

Kennzeichenleuchten 24

• Die Leuchte durch Drücken der Lasche 25 ausrasten;
• Nehmen Sie den Deckel der Leuchte ab, um an die Lampe zu gelangen.

Lampentyp: W5W.

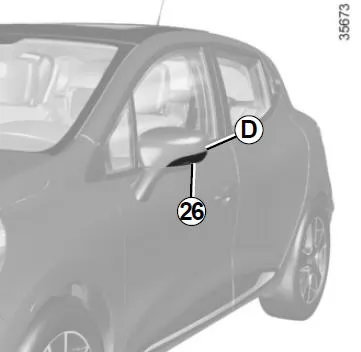

Seitenblinker mit Lampen 26

• Die Seitenblinker 26 ausrasten (unter Verwendung eines bei D angesetzten Schlitzschraubendrehers o. ä., um die Seitenblinker in Richtung Fahrzeugfront zu kippen);
• den Lampenträger um eine Vierteldrehung drehen, und die Lampe herausnehmen.

Lampentyp: WY5W

LED-Seitenblinker (Je nach Fahrzeug) Wenden Sie sich an eine Vertragswerkstatt.
